Miscelatore per silo Gyraton®

Il miscelatore per silo Gyraton® è un miscelatore di precisione. Stabilisce nuovi standard in termini di qualità di miscelazione, flessibilità ed economia. Offre qualità di miscelazione ideali anche con composizioni da uno a centomila componenti.

Massima efficienza - su misura per le vostre esigenze: Perché qui è il cliente a determinare il tempo di miscelazione e la dimensione del motore si adatta esattamente a questo. Esempio: un motore da 22 kW è sufficiente per miscelare un lotto da 40 tonnellate - un vantaggio in termini di efficienza che ha un impatto diretto sui costi operativi.

Lotto omogeneo di grandi dimensioni nonostante il motore di piccole dimensioni



  • Motore di azionamento estremamente piccolo: i miscelatori Gyraton® funzionano in modo particolarmente efficace con una bassa potenza del motore. Si tratta di circa il 5-10% della potenza richiesta da un miscelatore di precisione convenzionale. Ciononostante, omogeneizzano l'impasto con la massima precisione. Preciso come un mixer di precisione. Il processo di miscelazione è estremamente delicato.
  • Il miscelatore Gyraton® convince per la sua camera di miscelazione cilindrica e per il suo design particolarmente compatto. Ciò consente di risparmiare notevoli costi di costruzione.
  • Altezza totale inferiore a 8 m, ma fino a 70 m³ di miscela per lotto. Altezza di costruzione fino a 2/3 inferiore rispetto ai miscelatori a silo conico.
  • Risparmio energetico: grazie alla minore altezza complessiva, è necessario un minore trasporto verticale durante il riempimento del mescolatore. La vita media di un mescolatore amixon è di 30 anni. Se centinaia di migliaia di tonnellate di conglomerato devono essere trasportate solo a 1/3 dell'altezza, questo significa
    • minore usura degli elementi di trasporto
    • minor consumo di energia
    • minore sforzo di pulizia
    • minori costi di investimento per il sistema di trasporto
  • La struttura granulometrica del materiale sfuso viene preservata in modo ottimale: Il percorso di trasporto più breve comporta ulteriori vantaggi
    • Migliore protezione del prodotto
    • "Nessun riscaldamento dell'impasto
Viene fornito anche un grande miscelatore Gyraton (quasi) pronto all'uso.

Viene fornito anche un grande miscelatore Gyraton (quasi) pronto all'uso.

Installazione e messa in servizio rapida



  • I miscelatori Gyraton® sono progettati in modo da poter essere trasportati orizzontalmente. Il preassemblaggio quasi completo riduce al minimo lo sforzo di installazione.
  • Facilità di trasporto fino a 100 m³: l'altezza del caricatore basso, compreso il carico, è di solito inferiore a 4 metri - adatto per il trasporto su strada, ferrovia e acqua.
  • Il miscelatore Gyraton® è a tenuta di gas e igienico, per soddisfare i più elevati requisiti di purezza. Può essere pulito sia a secco che a umido, se necessario in modo completamente automatico.
  • Ideale per applicazioni sterili: Anche i prodotti altamente sensibili possono essere lavorati, miscelati o fermentati in tutta sicurezza.
  • Gli ampi sportelli di ispezione (design OmgaSeal®) consentono un facile accesso e pulizia.
  • Estremamente durevoli: i miscelatori Gyraton® sono progettati per decenni di utilizzo - i miscelatori amixon® raggiungono spesso una durata di oltre 40 anni!

Potenza di azionamento su richiesta - qualità di miscelazione senza compromessi



Perché pagare per una potenza inutilmente elevata? I mescolatori di precisione convenzionali (verticali o orizzontali) raramente mescolano lotti superiori a 10 m³ o 10 tonnellate a causa dei loro elevati requisiti di potenza specifica. Per ottenere una miscela precisa, richiedono una velocità minima degli utensili di miscelazione, altrimenti la qualità della miscelazione diminuisce.

Di conseguenza, un classico miscelatore da 10 m³ richiede spesso 100 kW o più, ma il tempo di miscelazione è di pochi minuti.

Quando si omogeneizzano grandi lotti, tuttavia, non si tratta di tempi di miscelazione brevi, ma solo di qualità di miscelazione! I tempi di miscelazione da 30 minuti a diverse ore sono accettabili per lotti di grandi dimensioni. Quindi perché investire in una potenza del motore elevata se non è necessaria?

L'utensile di miscelazione del miscelatore Gyraton® funziona con un movimento unico:

L'albero del miscelatore oscilla intorno al centro del pavimento e ruota. Non c'è un asse di rotazione fisso, ma un movimento cicloidale. Si ottiene una miscelazione eccellente in ogni punto della camera di miscelazione, anche a velocità minima!

Nota sulle illustrazioni: Il colore scuro indica una maggiore velocità del flusso. Il colore chiaro indica una minore velocità del flusso.

Il miscelatore Gyraton® di amixon® miscela sia in modo discontinuo che continuo.

Il miscelatore Gyraton® di amixon® miscela sia in modo discontinuo che continuo.

Il miscelatore Gyraton® è una buona soluzione se sono soddisfatti i seguenti criteri:



  • La dimensione del lotto è di almeno 3 m³ o un massimo di 100 m³.
  • I materiali da miscelare sono polveri secche, paste o impasti con particelle di piccolo e/o grande diametro.
  • I materiali da miscelare sono scorrevoli e/o poco scorrevoli.
  • Sono presenti composizioni di materiali omogenee o eterogenee.
    • Nanoparticelle fino a scaglie e granulati grossolani
    • Sono presenti densità di massa da meno di 0,1 kg/dm³ a 3 kg/dm³,
    • ad esempio, polveri metalliche o ceramiche
  • Le miscele si solidificano (intasano) se non vengono movimentate.
  • le miscele sono altamente pure e vengono lavorate in condizioni di inerzia, ad esempio l'idrossido di litio per i composti attivi del catodo.
  • tutte le parti che entrano in contatto con la miscela sono rivestite di ceramica, se necessario.
  • il miscelatore di grandi dimensioni mescola materiali sterili
  • il miscelatore di grandi dimensioni esegue processi di fermentazione
  • il miscelatore di grandi dimensioni mescola le miscele in batch
  • lo stesso
  • le dimensioni dei lotti possono variare notevolmente tra il 10% e il 100
  • il miscelatore di grandi dimensioni deve svuotarsi completamente
  • .....

Quali sono le possibilità di testare il mescolatore Gyraton®?



I miscelatori Gyraton® con un volume lordo di 4,8 m³ sono disponibili nel centro tecnico. È opportuno effettuare i test se i prodotti da testare sono disponibili in quantità sufficienti. La dimensione massima del lotto è di 3 m³.

Le prove creano sicurezza e aumentano le conoscenze. Riducono i rischi residui. Una giornata di prove congiunte presso il centro tecnico di Paderborn rappresenta un guadagno di conoscenza per entrambe le parti. A volte sono le coincidenze o le osservazioni collaterali a fornire idee preziose per il vostro progetto di investimento.

Il team di amixon utilizza i dati di prova per elaborare un'estrapolazione affidabile alle dimensioni desiderate. I dipendenti di amixon GmbH sono tenuti al segreto.

Prova di miscelazione nel miscelatore Gyraton® GM 3000.

Prova di miscelazione nel miscelatore Gyraton® GM 3000.

Due miscelatori di precisione amixon®. Gyraton® sinistro tipo GM, miscelatore monoalbero destro tipo VM.

Due miscelatori di precisione amixon®. Gyraton® sinistro tipo GM, miscelatore monoalbero destro tipo VM.

Due miscelatori di precisione amixon® a confronto



I miscelatori verticali amixon® sono utilizzati in tutto il mondo per un'ampia varietà di materiali sfusi. Finora sono state prodotte dimensioni fino a 60 m³. I due miscelatori mostrati qui sono miscelatori di precisione. Raggiungono i migliori risultati di miscelazione. Tuttavia, il miscelatore mostrato a sinistra può miscelare a quasi tutte le basse velocità. Il miscelatore mostrato a destra richiede una velocità minima di circa 4-5 giri al minuto.

In questo esempio, il volume del lotto è di 20 m³ in ciascun caso. L'impasto è identico. Entrambi i mescolatori hanno un diametro di 3,2 metri. La velocità periferica dell'utensile di miscelazione destro non deve essere inferiore a 0,67 m/s. Il suo motore di azionamento richiede quindi una potenza superiore a 140 kW. La potenza richiesta dal miscelatore Gyraton® è di soli 24 kW. Tuttavia, il tempo di miscelazione è 5 volte superiore.

Cosa succederebbe se l'agitatore del miscelatore monoalbero (VM) ruotasse solo a 1 rpm?



Se l'albero di un miscelatore monoalbero (come il miscelatore amixon® VM) è fermo, la miscela nelle immediate vicinanze dell'albero si muove sufficientemente solo se la velocità è sufficientemente alta. Se la velocità è troppo bassa, il processo di miscelazione si arresta. Si verifica solo una rotazione senza miscelazione.

Per garantire un effetto di miscelazione efficace, la velocità minima deve essere compresa tra 5 e 10 giri al minuto, a seconda del tipo di materiale da miscelare.

La formula seguente può essere utilizzata per i miscelatori di polveri se il flusso è privo di spazi morti:

Potenza × tempo di miscelazione = costante,

purché la velocità sia superiore al limite minimo di 5-10 giri al minuto.

Al contrario, questa equazione funziona nel miscelatore Gyraton® anche a velocità molto basse. Il motivo risiede nel particolare movimento dell'albero del miscelatore: non ruota in modo stazionario, ma descrive un percorso circolare. Ciò si traduce in un effettivo movimento relativo delle particelle tra loro.

Il miscelatore Gyraton® si adatta esattamente alle vostre esigenze



Il miscelatore Gyraton® garantisce una qualità di miscelazione ottimale indipendentemente dalla velocità di rotazione dell'utensile di miscelazione. Che si tratti di rotazione lenta o veloce, il risultato è sempre di prima classe.

Test pratico: omogeneità perfetta con un consumo energetico minimo

In un impegnativo test di qualità della miscelazione, 1.500 kg di cereali macinati (mangime per animali) sono stati miscelati con soli 15 g di polvere nanodispersa (blu patentato) - un rapporto di miscelazione di 1:100.000. La qualità della miscelazione è stata verificata mediante analisi spettroscopica del colore di 10 campioni (20 mg ciascuno). I campioni sono stati prelevati da 10 punti diversi della camera di miscelazione.

Caso (a) - Modalità di risparmio energetico:

  • Rotazione lenta: 3 rpm (velocità periferica di 0,27 m/s)
  • Potenza di azionamento: solo 3 kW
  • Tempo di miscelazione: 2 ore
  • Risultato: Coefficiente di variazione < 5 % - miscelazione casuale quasi ideale
  •

Caso (b) - Modalità di risparmio di tempo:

  • velocità aumentata
  • Potenza di azionamento: 25 kW
  • Tempo di miscelazione: solo 12 minuti

Risultato: stessa qualità di miscelazione del caso (a). Il vostro vantaggio: il mescolatore Gyraton® si adatta esattamente alle vostre esigenze. Che si tratti di potenza minima del motore o di tempi di miscelazione più brevi, la scelta è vostra!

Esempi di applicazione dei miscelatori Gyraton



Prodotti farmaceutici

  • Vitamine sintetizzate
  • Penicillina
  • Materie prime API e prodotti finiti API
  •

Prodotti biologici

  • Cereali: grano, mais, orzo, segale.
  • Addensanti
  • Stabilizzatori alimentari
  • Stabilizzatori di plastica
  • Carbossimetilcellulosa
  • acetato di cellulosa
  • nitrato di cellulosa
  • Carbossimetilcellulosa
  • Metilcellulosa
  • Idrossietilcellulosa
  • Cellulosa etilica
  • Cellulosa di caffè
  • tè
  • Spezie
  • Semi oleosi: soia, colza, girasole
  • Mangimi per animali: farina di soia, crusca, pellet
  • Riso: stoccaggio e trasporto alla rinfusa
  • Zucchero: zucchero di canna e di barbabietola

Materie prime minerali e metalliche

  • Idrossido di litio
  • Carbonato di litio
  • Cobalto
  • cromo
  • nichel
  • Terre rare
  • neodimio
  • disprosio
  • Leghe ferrose
  • Allumina: Per la produzione di alluminio
  • Concentrati di rame: per la lavorazione dei metalli
  • Grafite: per le batterie
  • Lubrificanti solidi
  • Carbone attivo
  • Carbone per centrali elettriche, carbone da coke
  • Minerali: Minerale di ferro, minerale di rame, bauxite, minerale di nichel, minerale di cromo
  • Sali: Cloruro di sodio, potassa, gesso
  • Sabbia e ghiaia: per l'industria delle costruzioni
  • Calcare: per la produzione di cemento e acciaio
  • Cemento: Materia prima o prodotto finale
  • Fertilizzanti: fertilizzanti azotati, fosfatici e potassici
  • Soda
  • Caolino
  • Ossido di zinco: Per la produzione di gomma e ceramica
  • Prodotti chimici a base di zolfo: per l'industria
  • Rottami elettronici
  • Carta da macero
  • ...

Materie prime energetiche

  • Biomassa: pellet di legno, trucioli di legno, trucioli di legno
  • Ceneri volanti: sottoprodotto della produzione di energia
  • ...

Materiali industriali sfusi

  • - Fertilizzanti: fertilizzanti azotati, potassici e fosfatici
  • - Zolfo: sottoprodotto della lavorazione del petrolio
  • - Polveri chimiche: calce, soda, silicati
  • - Rottami metallici: per i processi di riciclaggio
  • ....

Materiali per l'edilizia e le infrastrutture

  • Pietra naturale: pietra frantumata, trucioli
  • Scorie: da acciaierie
  • Granulato di asfalto
  • - Argilla: per la produzione di mattoni
  •

Tre grandi miscelatori amixon® (ciascuno con una capacità utile di 15 m³) in un impianto di metallurgia delle polveri.

Diversi tipi di miscelatori a silo



  1. Questo miscelatore a silo è utilizzato principalmente per il granulato di plastica. All'interno è presente un tubo con aperture laterali e piastre deflettrici. Al momento dello svuotamento, i prodotti provenienti da aree diverse fluiscono insieme. Questo crea un effetto di miscelazione. Il miscelatore a silo non è un miscelatore di precisione. Funziona solo se i prodotti da miscelare scorrono bene.
  2. Il miscelatore a silo mescola introducendo grandi quantità di aria o gas nell'impasto. Questo avviene a impulsi in punti diversi del pavimento. La miscela deve avere proprietà simili in termini di: densità apparente, dimensione delle particelle, fluidità, fluidificazione, assenza di agglomerazioni, .......... Tutti gli impasti devono essere asciutti e facili da fluidificare.
  3. Miscelatore a silo con coclea in posizione centrale. Anche questo miscelatore non è un miscelatore di precisione. Tuttavia, può omogeneizzare bene un lotto di polveri se le polveri possono essere fluidificate bene. In caso di modifiche alle operazioni di miscelazione, è difficile garantire che la miscela scivoli lungo la parete del silo.

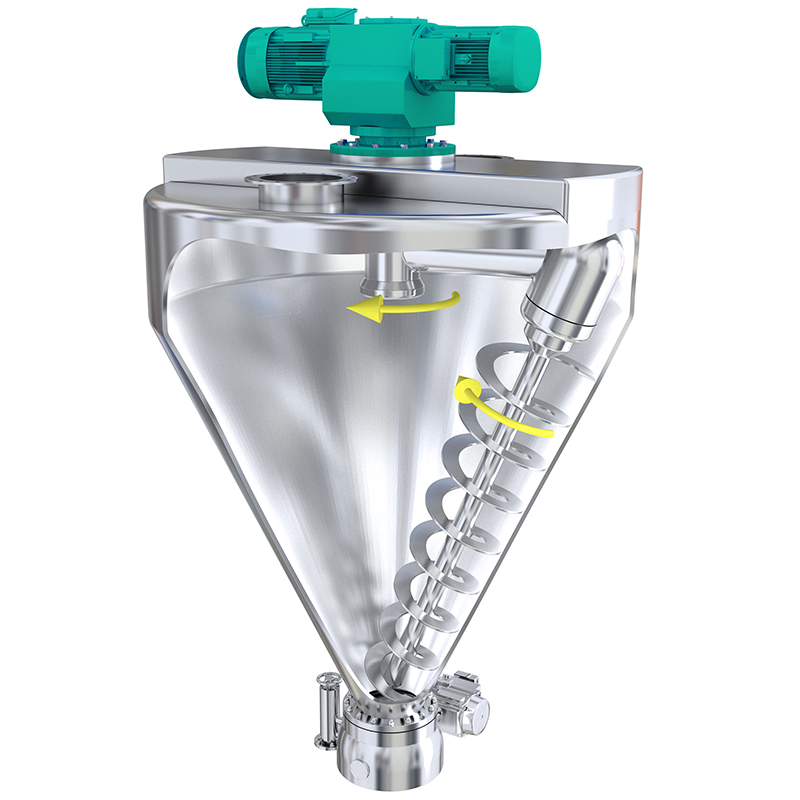

  4. Miscelatore a vite conica con coclea rotante. Questo miscelatore può miscelare polveri ben fluide e polveri/granulati poco fluidi. La potenza di azionamento è relativamente bassa. È possibile ottenere qualità di miscelazione elevate con tempi di miscelazione lunghi. I livelli di riempimento possono essere variati. Ciò non influisce sulla qualità della miscelazione.
  5. Il miscelatore Gyraton® rappresenta un importante progresso nella tecnologia di trattamento dei solidi sfusi.
    • È progettato per risparmiare spazio
    • È economico in termini di consumo energetico
    • È in grado di miscelare materiali di buona e cattiva fluidità
    • Raggiunge qualità di miscelazione ottimali
    • Funziona con un'ampia gamma di livelli di riempimento
    • Ha un design particolarmente igienico
