Miscelatore a sfere cave per materiali sfusi: SpherHelics®

Miscelatore a sfere cave per lotti da 400 litri nel centro tecnico amixon®. Miscela tutti i tipi di materiali sfusi/polveri secchi, umidi e bagnati.

Le apparecchiature di processo amixon^® sono note per i loro strumenti di miscelazione a spirale verticale. Il programma di produzione di amixon GmbH è ampiamente diversificato. amixon^® è in grado di offrire una soluzione specifica per quasi tutti i compiti di miscelazione. In un certo senso, il nome amixon^® è sinonimo di miscelatori verticali di precisione.

Ciò che è meno noto è che i miscelatori a cilindro amixon^® possono eseguire il processo di miscelazione anche in posizione inclinata. Anche se si tratta di un'eventualità rara, a volte ci sono motivi legati al processo per inclinare l'asse di rotazione dell'albero del miscelatore di 20°, 25° o 30°. Ciò può accadere, ad esempio, se l'elica del miscelatore deve ruotare particolarmente lentamente, se un rotore di taglio deve lavorare con bassi livelli di riempimento o se si deve rinunciare a un utensile di miscelazione statico.

La camera di miscelazione non deve essere necessariamente cilindrica o conica. Sono possibili anche altre forme a simmetria rotazionale. Ad esempio, un utensile di miscelazione a forma di spirale può ruotare intorno a un asse verticale o inclinato nella sfera cava.

La sfera richiede la superficie specifica più piccola per il suo volume. Considerando che il volume lordo di un miscelatore a sfera cava deve essere maggiore del volume lordo di un miscelatore cilindrico, la riduzione della superficie rispetto a una camera di miscelazione cilindrica è di circa il 13%. In pratica, ciò non ha alcun ruolo in termini di facilità di pulizia. Si presume che tutte le superfici siano levigate e prive di giunti.

Criteri di qualità che ripagano nell'uso quotidiano

Per quanto riguarda la lunga durata di un miscelatore di polveri, la scelta del miscelatore deve essere fatta con attenzione. amixon^® offre le condizioni ideali. Oltre ai miscelatori a sfera cava amixon, anche tutti gli altri miscelatori di prova amixon possono essere comparati 1:1. Tutti i miscelatori di prova hanno un volume utile di 400 litri.

I test di miscelazione forniscono informazioni sui principali criteri di qualità:

svuotamento completo
flessibilità con diversi livelli di riempimento
pulibilità
aspetti ergonomici
tempi di allestimento ridotti
funzionamento a risparmio di risorse
costi di acquisizione vantaggiosi

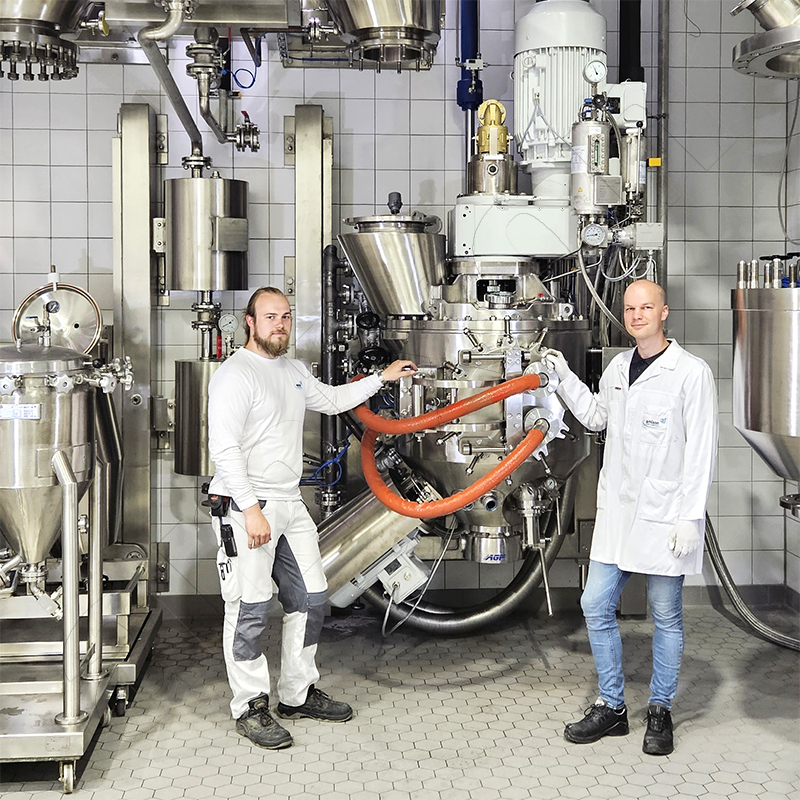

miscelatore di prova amixon® per lotti da 400 litri.

La prova del budino sta nel mangiarlo

Prima di prendere una decisione d'acquisto, è opportuno effettuare dei test. Le prove nel centro tecnico amixon^® sono sempre istruttive. È possibile testare più miscelatori in parallelo. Ciò consente di valutare l'efficienza di miscelazione, la varietà di applicazioni, lo svuotamento dei residui e la pulibilità. Considerando la lunga durata dei miscelatori di polveri (20-30 anni), questo sforzo ha senso.

Le domande tipiche potrebbero essere:

Con quale frequenza è necessario svuotare completamente il miscelatore (pulizia o cambio di prodotto)?
In futuro sarà necessario farlo più spesso?
Il miscelatore può svuotarsi completamente?
Il prodotto rimanente può essere venduto? Oppure i residui devono essere smaltiti?
Quanto tempo richiede il processo di svuotamento?
Quanto sono grandi i residui?
Quanto tempo richiede il lavaggio a secco?
Quanto tempo richiede il lavaggio a umido?
Quanto può essere automatizzato?

amixon® vi consiglia in modo completo e obiettivo

amixon^® è un pioniere mondiale nel campo dei miscelatori verticali. Ciò si basa su oltre 40 anni di esperienza con migliaia di miscelatori amixon^® in tutto il mondo. amixon^® vi offre una consulenza completa e imparziale su tutte le questioni relative ai miscelatori verticali di precisione. Ciò include anche i miscelatori con camera di miscelazione sferica.

La gamma di prodotti amixon^® comprende i seguenti miscelatori:

KS: i miscelatori KoneSlid^® hanno un cono controrotante all'interno che funge da elemento di scarico.
VM: i miscelatori verticali monoalbero hanno camere di miscelazione cilindriche.
SH: I miscelatori sferici cavi hanno alberi di miscelazione verticali o inclinati. Il nostro marchio SpherHelics^® indica la camera di miscelazione sferica e la tipica elica di miscelazione amixon^®.
HM: I miscelatori bialbero hanno due cilindri interconnessi.
AM: I miscelatori a cono hanno camere di miscelazione cilindrico-coniche.

Miscelatori verticali di precisione amixon®.

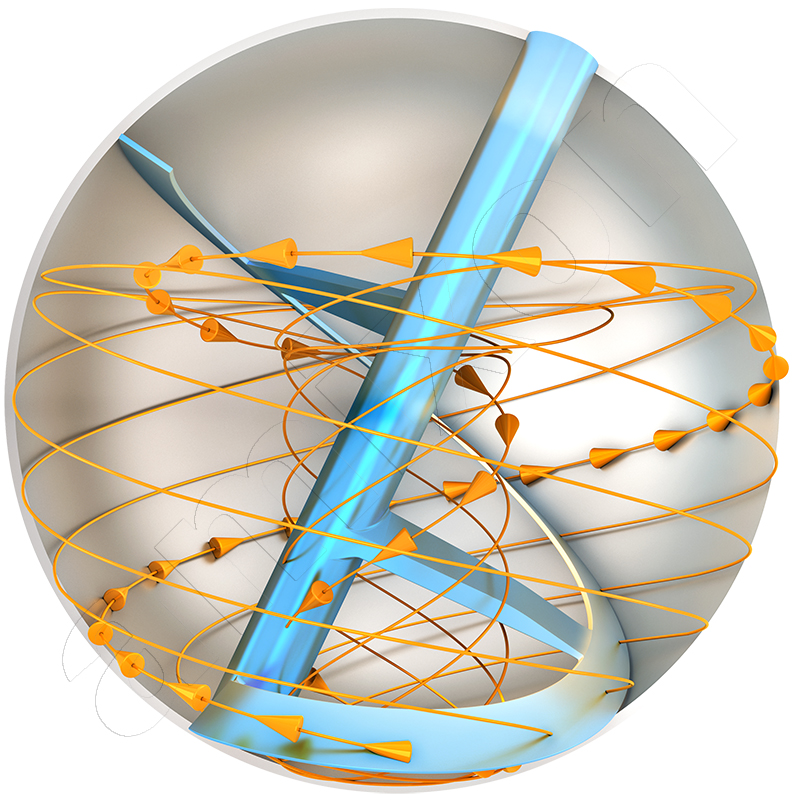

Processo di miscelazione nel miscelatore SpherHelics®.

SpherHelics® misura SH 400.

Cosa ha spinto amixon® ad aggiungere un miscelatore a sfera cava al suo portafoglio prodotti esistente?

amixon^® offre già la gamma più completa di miscelatori verticali di precisione, sottolineando i suoi 40 anni di presenza sul mercato. Con oltre 40 domande di brevetto in tutto il mondo, ci stiamo posizionando come leader dell'innovazione e punto di riferimento della qualità per i miscelatori di polveri con strumenti di miscelazione montati verticalmente.

Abbiamo già iniziato a sviluppare il nostro miscelatore a sfera cava nel 2021/22. È stato ampiamente testato. È stato ampiamente testato. Il nostro SpherHelic^® è stato poi presentato al pubblico in tempo per il 40° anniversario dell'azienda nel 2024.

amixon^® vuole essere sempre al passo con i tempi ed essere in grado di fornire una risposta competente ad ogni domanda. Possiamo raggiungere questo obiettivo solo se i nostri test si basano su una solida esperienza pratica. Il nostro obiettivo è quello di convincere sempre i nostri clienti con la nostra competenza e le nostre soluzioni innovative.

I clienti possono testare il nuovo miscelatore a sfere cave?

Risposta di Böning: Sì, certo. Sono disponibili tutti i tipi di miscelatori, compresi i nostri nuovi SpherHelics^®. La dimensione del lotto è di 400 litri. Questo permette ai nostri clienti di ottenere tutte le informazioni più importanti. Allo stesso tempo, questi risultati servono ad amixon^® come preziosi impulsi per gli sviluppi futuri.

Tra l'altro, non è stato un grande sforzo per amixon^® sviluppare nuovamente il miscelatore a sfera cava per tutte le 12 dimensioni. In quanto produttore per conto terzi, progettiamo comunque ogni sistema di miscelazione individualmente. A questo scopo utilizziamo il nostro collaudato configuratore di varianti. Inoltre, abbiamo una vasta esperienza nella meccanica di miscelazione dei miscelatori verticali con spirali di miscelazione, indipendentemente dal fatto che siano montati verticalmente o ad angolo.

Per la produzione dei nostri miscelatori a sfere cave, amixon^® si affida esclusivamente a componenti collaudati e affidabili. Questi includono in particolare

i cuscinetti del meccanismo di miscelazione
l'utensile di miscelazione
l'azionamento
il design e il funzionamento della valvola di intercettazione senza spazio morto,
lo sportello di ispezione Clever-Cut^® con guarnizione OmgaSeal^®,
i rotori di taglio e
l'alimentazione del liquido e le flange sanitarie.

Il miscelatore a sfere cave SpherHelics® è costituito da componenti amixon® collaudati.

Vista di uno strumento di miscelazione a spirale nel laboratorio amixon®.

amixon® può già offrire e produrre diverse dimensioni del miscelatore a sfera cava?

Risposta del sig. Böning: Sono disponibili tutte le dimensioni standard della serie SpherHelics^®. Le capacità utili dei miscelatori sono disponibili nelle seguenti gradazioni (in litri): 400, 600, 800, 1000, 1250, 1500, 2000, 2500, 3000, 4000 e 5000. In linea di principio sono possibili miscelatori a sfera cava più grandi, ma possono essere forniti solo smontati per motivi di trasporto. Per questo motivo, la nostra tabella delle dimensioni si ferma attualmente a una capacità utile di 5 m³.

Per le dimensioni e le informazioni tecniche, consultare la nostra scheda tecnica “Miscelatore a sfera cava SpherHelics^® tipo SH”.

Ogni singolo miscelatore sferico cavo viene personalizzato per soddisfare le specifiche esigenze del cliente. Ciò vale anche per i rispettivi requisiti di resistenza e per i concetti di azionamento. Le proprietà di flusso dei materiali di miscelazione e la loro densità di massa giocano un ruolo importante. Possono essere molto leggeri (la silice fumata ha 0,01 kg/dm³). Possono essere molto pesanti, fino a 6 kg/dm³ (metalli in polvere).

Scheda dimensionale per SpherHelics®

Miscelatore a sfere cave SpherHelics^® Tipo SH La designazione del tipo corrisponde alla dimensione massima del lotto in litri. È possibile ottenere la massima qualità di miscelazione anche a bassi livelli di riempimento.	Volume lordo approssi-mativo del miscelatore	Diametro della sfera cava circa	Dimensioni approssimative di vari miscelatori a sfera cava amixon^®. Per una progettazione precisa, richiedeteci le schede dimensionali dettagliate! Saremo lieti di fornirvi i dati CAD su richiesta.					La potenza di azionamento richiesta può variare notevolmente in base alla densità del materiale sfuso, alle caratteristiche del flusso, alla frequenza di rotazione, all'attività di lavorazione.
	Volume lordo approssi-mativo del miscelatore	Diametro della sfera cava circa	A	B	C	D	E	da	a
Capacità utile netta [litri]	Litri	mm	mm					kW
400	571	1030	910	1130	1750	410	180	3	6
600	857	1180	950	1230	1830	410	180	5	11
800	1143	1300	1090	1330	2030	410	180	7	15
1000	1429	1400	1130	1430	2140	520	180	9	21
1250	1786	1500	1150	1530	2210	520	180	12	25
1500	2143	1600	1170	1630	2290	520	270	14	30
2000	2857	1760	1180	1780	2400	605	270	19	39
2500	3571	1900	1210	1930	2610	605	270	23	50
3000	4286	2020	1200	2030	2680	680	270	28	60
4000	5714	2220	1200	2230	2820	680	270	37	80
5000	7143	2400	1265	2430	3026	680	270	45	100

Miscelatori più grandi su richiesta.
La velocità periferica può variare notevolmente, da circa 0,8 m/s a circa 3,5 m/s. Di norma, i miscelatori a sfera cava del tipo SpherHelics^® funzionano a bassa velocità.
In qualità di azienda specializzata nella saldatura, amixon^® dispone di autorizzazioni europee, giapponesi, coreane e americane per la lavorazione di un'ampia gamma di materiali. I materiali a contatto con il prodotto dei miscelatori amixon^® sono opzionali: acciaio dolce S355J2Ge, Hardox, acciai inossidabili austenitici 1.4301, 1.4541, 1.4571, 1.4404, 1.4539, 1.4529, acciai inossidabili duplex 1.4462, 1.4162, 1.4363 e materiali a base di nichel Alloy 59-2.4605, Hastelloy-C22 e nichel.
Gli agitatori soddisfano i più elevati requisiti igienici su richiesta e sono conformi alle linee guida EHEDG per la pulizia a secco e a umido. Soddisfano inoltre
Soddisfano inoltre le linee guida FDA sull'igiene e i requisiti di progettazione dello standard sanitario 3-A.

Cosa sarà importante in futuro quando i clienti vorranno acquistare il miscelatore di polveri ottimale per il loro sistema di miscelazione?

Risposta di M. Böning: La vicinanza al mercato e la capacità di implementare rapidamente i processi di cambiamento sono fattori decisivi per il successo commerciale:

Il ruolo nel processo di creazione del valore: è importante capire quale ruolo svolge il miscelatore nel processo produttivo complessivo dell'azienda. Se il miscelatore è una parte centrale della catena del valore, occorre prestare particolare attenzione. amixon^® vi consiglia in tutto il mondo con conoscenze specifiche del settore.
Il mercato dei clienti e i loro modelli di business: i clienti vogliono prodotti con chiari punti di vendita unici, come l'assenza di polvere, il miglioramento del comportamento del flusso, la colorazione specifica, la capacità istantanea, l'esatta granulometria e la densità apparente definita. Un miscelatore amixon^® correttamente progettato è in grado di soddisfare i requisiti più elevati. Garantisce la qualità del prodotto desiderata.
Flessibilità e adattabilità: la flessibilità è un criterio importante. Le esigenze del mercato sono sempre più personalizzate. Un miscelatore amixon^® può essere utilizzato universalmente. Può reagire efficacemente ai cambiamenti del prodotto senza bisogno di personale aggiuntivo o di grandi investimenti.
Innovazione interna: un moderno miscelatore amixon^® non è solo efficiente, ma promuove anche l'innovazione. Con un miscelatore amixon^® ben equipaggiato, è possibile portare avanti sviluppi creativi del prodotto. Questo aumenta la motivazione dei dipendenti. Si possono aprire nuovi segmenti di mercato.
Automazione e digitalizzazione: non c'è modo di evitare la digitalizzazione. Gli esperti amixon^® saranno lieti di consigliarvi. La tecnologia dei sensori intelligenti, l'ottimizzazione dei processi basata sui dati e la connessione a sistemi di controllo dei processi di livello superiore (Industria 4.0) portano a una maggiore efficienza.
Sostenibilità ed efficienza energetica: la produzione ecologica è una priorità assoluta. I moderni miscelatori amixon^® utilizzano le risorse in modo parsimonioso e hanno un'impronta ecologica ridotta.
Servizio e assistenza: l'assistenza post-vendita è importante. Non si tratta solo di assistenza per i pezzi di ricambio, manutenzione regolare e formazione orientata alla pratica. amixon^® offre anche un'ampia gamma di assistenza tecnica di processo per l'intera durata di vita del mescolatore.

Per noi, come produttori di miscelatori, non c'è niente di meglio che ascoltare le storie di successo dei nostri clienti. Ci incoraggiano a continuare a fare tendenza anche in futuro.

Miscelatore bialbero amixon® HM 2000 in un impianto di produzione di nutrienti.

Flusso tridimensionale nel miscelatore a doppio albero

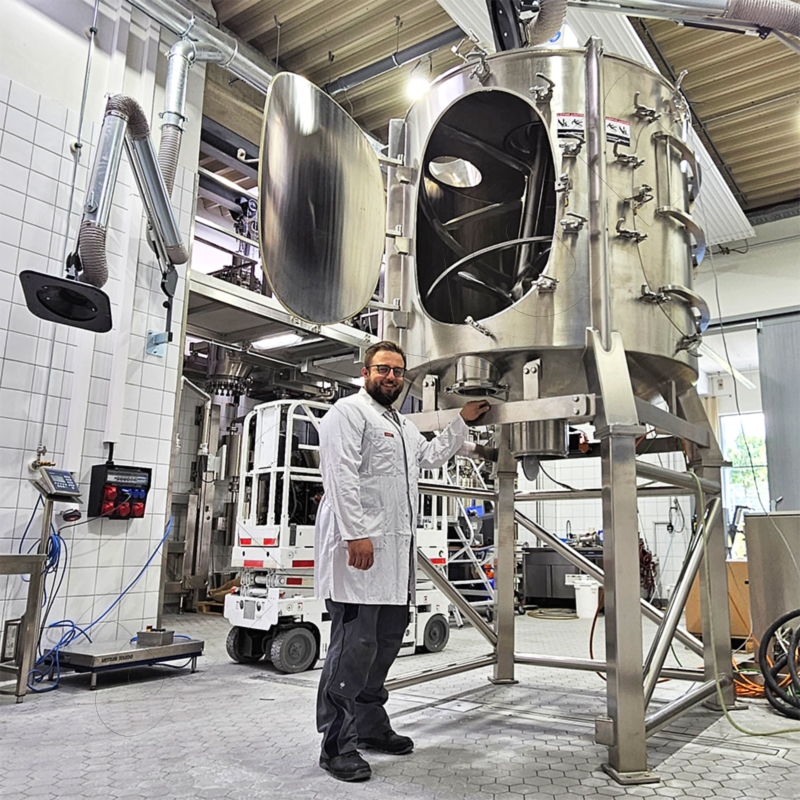

Il miscelatore Gyraton® è adatto a grandi volumi di materiale sfuso.

Ci sono altri nuovi sviluppi oltre al miscelatore a sfera cava?

Risposta di M. Böning: Sì, ci sono. Abbiamo sviluppato il sistema di miscelazione Gyraton^® e lo abbiamo lanciato con successo sul mercato. Questo miscelatore offre soluzioni ideali quando è necessario soddisfare i seguenti requisiti:

Dimensioni del lotto: adatto a lotti da 10 m³ fino a dimensioni comprese tra 70 e 100 m³.
Materiale miscelato: adatto per materiali secchi e scorrevoli, ma anche per materiali umidi, grumosi e poco scorrevoli. Ma anche per prodotti che si solidificano se non vengono spostati.
Dimensioni delle particelle: Il Gyraton^® miscela particelle finemente disperse, polverose o nanodisperse, nonché materiali a grana grossa fino a 20 mm.
Livello di riempimento variabile: il miscelatore Gyraton^® consente di ottenere lotti flessibili con un livello di riempimento compreso tra il 10% e il 100%.
Design igienico: Gyraton^® è stato sviluppato appositamente per i più elevati standard igienici: ingredienti farmaceutici attivi e nutrienti.
Tempo di miscelazione: offre una flessibilità che va da brevi tempi di miscelazione fino a diverse ore con una bassa potenza di azionamento.

Il miscelatore Gyraton^® offre un'eccellente qualità di miscelazione anche con rapporti di miscelazione estremi, fino a 1:100.000. Questo lo rende la scelta ideale per le applicazioni più impegnative, dove sono richieste alta precisione, flessibilità ed efficienza.

Per l'omogeneizzazione di 1,5 t (3 m³) di materiale sfuso, la potenza di azionamento è di soli 3,3 kW

1.500 kg (circa 3 m³) di farina di cereali e 15 g di polvere blu nanodispersa (patent blue) vengono miscelati nel miscelatore Gyraton GM 3000 a una velocità estremamente bassa:

elica di miscelazione: 3 giri al minuto
Velocità periferica: 0,27 m/s
Potenza di azionamento: 3,3 kW

L'ascissa mostra la curva del tempo

Con questo sofisticato programma di prodotti, amixon GmbH sottolinea la sua leadership di processo e di qualità nei miscelatori verticali di precisione.
