Mezcladora de bolas huecas para lotes de 400 litros en el centro técnico amixon®. Mezcla todo tipo de materiales a granel/polvos secos, húmedos y mojados.

Mezcladora de esfera hueca para materiales a granel: SpherHelics®

Los equipos de proceso amixon® son conocidos por sus mezcladores verticales en espiral. El programa de producción de amixon GmbH está ampliamente diversificado. amixon® puede ofrecer una solución específica para casi cualquier tarea de mezcla. En cierto modo, el nombre amixon® es sinónimo de mezcladores verticales de precisión.

Lo que es menos conocido es que las mezcladoras cilíndricas amixon® también pueden realizar el proceso de mezcla en posición inclinada. Aunque se trata de un caso poco frecuente, en ocasiones hay razones relacionadas con el proceso que obligan a inclinar el eje de rotación del eje de la mezcladora 20°, 25° o 30°. Este puede ser el caso, por ejemplo, si la hélice de la mezcladora debe girar especialmente despacio, si un rotor de corte debe trabajar con bajos niveles de llenado o si se debe prescindir de una herramienta de mezcla estática.

La cámara de mezcla no tiene por qué ser cilíndrica o cónica. También son posibles otras formas rotacionalmente simétricas. Por ejemplo, una herramienta de mezcla en forma de espiral puede girar alrededor de un eje vertical o inclinado en la esfera hueca.

La esfera requiere la menor superficie específica para su volumen. Teniendo en cuenta que el volumen bruto de una mezcladora de esfera hueca debe ser mayor que el volumen bruto de una mezcladora cilíndrica, la reducción de superficie en comparación con una cámara de mezcla cilíndrica es de aproximadamente el 13 %. En la práctica, esto no influye en la facilidad de limpieza. Se supone que todas las superficies están lisas y sin juntas.

Criterios de calidad que se rentabilizan en el uso diario



En vista de la larga vida útil de un mezclador de polvo, la elección del mezclador debe hacerse con cuidado. amixon® ofrece las condiciones ideales. Además de los mezcladores de bolas huecas amixon, todos los demás mezcladores de prueba amixon también pueden compararse 1:1. Todos los mezcladores de prueba tienen un volumen útil de 400 litros.

Las pruebas de mezclado proporcionan información sobre los criterios de calidad esenciales:

  • vaciado completo
  • flexibilidad a diferentes niveles de llenado
  • facilidad de limpieza
  • aspectos ergonómicos
  • tiempos de preparación cortos
  • funcionamiento que ahorra recursos
  • costes de adquisición favorables

[Translate to Español:] amixon® Testmischer für 400 Liter Chargen.

Probar es mejor que estudiar



Antes de tomar una decisión de compra, se deben realizar pruebas. Las pruebas en el centro técnico® de amixon siempre son informativas. Puede probar varios mezcladores de prueba al mismo tiempo. Esto le permite evaluar la eficiencia de mezcla, la versatilidad, el vaciado residual y la facilidad de limpieza. Dada la larga vida útil de los mezcladores de polvo (20-30 años), este esfuerzo tiene sentido.

Las preguntas típicas pueden incluir:

  • ¿Con qué frecuencia hay que vaciar completamente el mezclador (para limpiarlo o al cambiar de producto)?
  • ¿Será necesario con más frecuencia en el futuro?
  • ¿Puede vaciarse completamente el mezclador?
  • ¿Puede venderse el producto restante? ¿O hay que desechar el residuo?
  • ¿Cuánto tiempo se tarda en vaciarlo?
  • ¿Qué tamaño tienen los residuos?
  • ¿Cuánto tiempo se tarda en limpiarlo en seco?
  • ¿Cuánto tiempo se tarda en limpiarlo en húmedo?
  • ¿Hasta qué punto puede automatizarse?

amixon® ofrece asesoramiento integral y objetivo



amixon® es líder mundial en el campo de los mezcladores verticales. Esto se basa en más de 40 años de experiencia con miles de mezcladores amixon® en todo el mundo. amixon® ofrece asesoramiento integral y objetivo sobre todos los aspectos de los mezcladores verticales de precisión. Esto también incluye mezcladores con cámaras de mezcla esféricas.

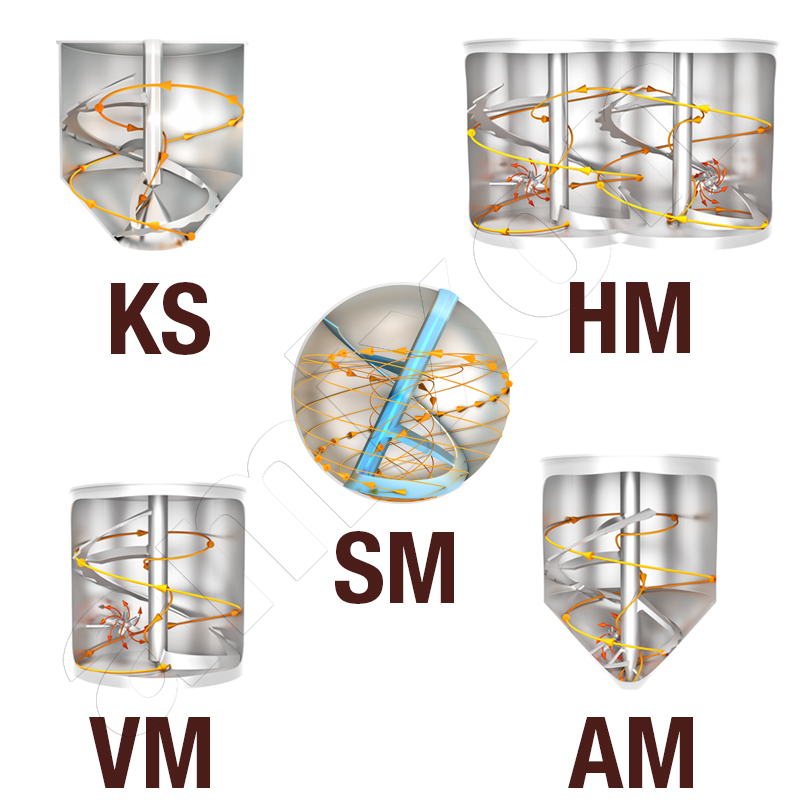

La gama de productos amixon® incluye los siguientes mezcladores:

  • KS: los mezcladores KoneSlid® tienen un cono interno contrarrotante que sirve como dispositivo de descarga.
  • VM: los mezcladores verticales de un solo eje tienen cámaras de mezcla cilíndricas.
  • SH: los mezcladores de esfera hueca tienen ejes de mezcla verticales o inclinados. Nuestra marca SpherHelics® representa la cámara de mezcla esférica y la hélice de mezcla típicas de amixon®.
  • HM: los mezcladores de doble eje tienen dos cilindros que se acoplan entre sí.
  • AM: los mezcladores cónicos tienen cámaras de mezcla cilíndricas-cónicas.

Mezcladoras verticales de precisión de amixon®.

¿Qué llevó a amixon® a ampliar su cartera de productos existente para incluir un mezclador de esfera hueca?



amixon® ya ofrece la gama más completa de mezcladores de precisión verticales, lo que subraya sus 40 años de presencia en el mercado. Con más de 40 solicitudes de patente en todo el mundo, nos posicionamos como líderes en innovación y referencia de calidad para mezcladores de polvo con herramientas de mezcla montadas verticalmente.

Empezamos a desarrollar nuestro mezclador de bolas huecas ya en 2021/22. Se sometió a numerosas pruebas y luego se presentó al público a tiempo para el 40 aniversario de la empresa en 2024.

amixon® aspira a estar siempre a la vanguardia y a poder dar una respuesta competente a cualquier pregunta. Solo podemos lograrlo si nuestros experimentos se basan en una sólida experiencia práctica. Nuestro objetivo es impresionar a nuestros clientes con nuestra experiencia y soluciones innovadoras en todo momento.

¿Pueden los clientes probar el nuevo mezclador de bolas huecas?



Respuesta del Sr. Böning: Sí, por supuesto. Todos los tipos de mezcladores, incluido nuestro nuevo SpherHelics®, están disponibles. El tamaño del lote es de 400 litros uniformes. Esto permite a nuestros clientes obtener todos los conocimientos importantes. Al mismo tiempo, estos conocimientos sirven a amixon® como un valioso impulso para futuros desarrollos.

Por cierto, no supuso un gran esfuerzo para amixon® desarrollar el nuevo mezclador de esferas huecas para los 12 tamaños. Como fabricante por contrato, diseñamos cada planta de mezcla de forma individual de todos modos. Para ello, utilizamos nuestro probado configurador de variantes. Además, tenemos una amplia experiencia en la mecánica de mezcla de los mezcladores verticales con espirales de mezcla, independientemente de si están montados verticalmente o en ángulo.

En la fabricación de nuestros mezcladores de bolas huecas, amixon® confía exclusivamente en componentes probados y fiables. Entre ellos se encuentran, en particular,

  • los cojinetes del mecanismo de mezcla
  • la herramienta de mezcla
  • el accionamiento
  • el diseño y la función de la válvula de cierre sin espacio muerto,
  • la puerta de inspección Clever-Cut® con sello OmgaSeal®,
  • los rotores de corte,
  • la alimentación de líquido y las bridas sanitarias.

¿Puede amixon® ofrecer y producir ya hoy en día diferentes tamaños del mezclador de bolas huecas?



Respuesta del Sr. Böning: Todos los tamaños comunes de la serie SpherHelics® están disponibles. Los mezcladores están disponibles en los siguientes tamaños (en litros): 400, 600, 800, 1000, 1250, 1500, 2000, 2500, 3000, 4000 y 5000. En principio, es posible fabricar mezcladores de bolas huecas más grandes, pero entregarse desmontados por razones de transporte. Por esta razón, nuestra tabla de dimensiones termina actualmente en un volumen utilizable de 5 m³.

Para obtener información técnica y sobre dimensiones, consulte nuestra hoja de datos «Mezclador de bolas huecas SpherHelics® tipo SH».

Cada mezclador de bolas huecas se personaliza según los requisitos específicos del cliente. Esto también se aplica a los requisitos de resistencia y conceptos de accionamiento respectivos. Las propiedades de flujo de los materiales que se van a mezclar y su densidad aparente desempeñan un papel importante en este sentido. Pueden ser muy ligeros (la sílice pirogénica tiene 0,01 kg/dm³). Pueden ser muy pesados; hasta 6 kg/dm³ (metales en polvo).

Hoja de datos de SpherHelics®

Mezcladora de
esfera hueca
SpherHelics®
Tipo SH
La designación de tipo se corresponde con el tamaño máximo de carga en litros. Excelentes calidades de mezcla, incluso para bajos niveles de llenado.		Volumen bruto aproximado del mezcladorDiámetro de la esfera hueca

aprox.		Dimensiones aproximadas de varias mezcladoras de esfera hueca amixon®

Para una planificación exacta, solicítenos fichas de dimensiones detalladas. Estaremos encantados de facilitarle los datos CAD que nos solicite.
La potencia de accionamiento necesaria puede variar enormemente en función de la densidad aparente, las características del flujo, la frecuencia de rotación y la tarea de procesamiento, como la desaglomeración.
ABCDEdesdehasta
Capacidad útil neta [litros]LitrosmmmmkW
40057110309101130175041018036
600857118095012301830410180511
80011431300109013302030410180715
100014291400113014302140520180921
1250178615001150153022105201801225
1500214316001170163022905202701430
2000285717601180178024006052701939
2500357119001210193026106052702350
3000428620201200203026806802702860
4000571422201200223028206802703780
50007143240012652430302668027045100
  • Disponemos de mezcladores más grandes bajo pedido.
  • La velocidad circunferencial puede variar mucho, de aproximadamente 0,8 m/s a aproximadamente 3,5 m/s. Los mezcladores de bolas huecas del tipo SpherHelics® suelen funcionar a bajas velocidades.
  • Como empresa especializada en soldadura, amixon® está certificada según las normas europeas, japonesas, coreanas y estadounidenses para el procesamiento de una amplia gama de materiales. Los materiales de los mezcladores amixon ® que entran en contacto con el producto son, opcionalmente: acero estándar S355J2Ge, Hardox, aceros inoxidables austeníticos 1.4301, 1.4541, 1.4571, 1.4404, 1.4539, 1.4529, aceros inoxidables dúplex 1.4462, 1.4162, 1.436 3 y materiales a base de níquel Aleación 59-2.4605, Hastelloy-C22 y níquel.
  • Las mezcladoras cumplen los requisitos de higiene más exigentes y se ajustan a las directrices de la EHEDG para los regímenes de limpieza en seco y en húmedo. También cumplen
  • las directrices de higiene de la FDA y los requisitos de diseño de las normas sanitarias 3-A.

¿Qué será relevante en el futuro cuando los clientes quieran comprar el mezclador de polvo óptimo para su planta de mezcla?



Respuesta de M. Böning: La proximidad al mercado y la capacidad de implementar rápidamente procesos de cambio son factores decisivos para el éxito económico:

  • El papel en el proceso de valor añadido: Es importante comprender qué papel desempeña el mezclador en el proceso de producción general de la empresa. Si el mezclador es una parte central de la cadena de valor, necesita una atención especial. amixon® le asesora en todo el mundo con conocimientos específicos del sector.
  • El mercado de clientes y sus modelos de negocio: Los clientes quieren productos con claros argumentos de venta únicos, como ausencia de polvo, mejor comportamiento de flujo, coloración específica, capacidad instantánea, granulometría exacta y densidad aparente definida. Un mezclador amixon® correctamente diseñado es capaz de satisfacer las más altas exigencias. Ofrece la calidad de producto deseada.
  • Flexibilidad y adaptabilidad: la flexibilidad es un criterio importante. Las exigencias del mercado son cada vez más individualizadas. Una mezcladora amixon® puede utilizarse en cualquier lugar. Es posible reaccionar eficazmente a los cambios de producto sin necesidad de personal adicional ni grandes inversiones.
  • Innovación interna: una mezcladora amixon® moderna no solo es eficiente, sino que también fomenta la innovación. Con una mezcladora amixon® bien equipada, se pueden impulsar desarrollos de productos creativos. Esto aumenta la motivación de los empleados. Así es como se pueden abrir nuevos segmentos de mercado.
  • Automatización y digitalización: no hay forma de evitar la digitalización. Los expertos de amixon® estarán encantados de asesorarle. La tecnología de sensores inteligentes, la optimización de procesos basada en datos y la conexión a sistemas de control de procesos de nivel superior (Industria 4.0) conducen a una mayor eficiencia.
  • Sostenibilidad y eficiencia energética: la producción respetuosa con el medio ambiente es una prioridad. Las modernas mezcladoras amixon® conservan los recursos y tienen una pequeña huella ecológica.
  • Servicio y asistencia: la asistencia posventa es importante. No se trata solo del servicio de repuestos, el mantenimiento regular y la formación práctica. amixon® también ofrece una amplia gama de asistencia en ingeniería de procesos durante toda la vida útil de la mezcladora.

¿Hay alguna novedad más aparte de la mezcladora de esfera hueca?



Respuesta de M. Böning: Sí, efectivamente. Hemos desarrollado y lanzado con éxito el sistema de mezcla Gyraton®. Esta mezcladora ofrece soluciones ideales cuando se deben cumplir los siguientes requisitos:

  • Tamaño del lote: adecuado para lotes de 10 m³ hasta tamaños entre 70 y 100 m³.
  • Material de mezcla: adecuado para materiales secos y de flujo libre, así como para productos húmedos, grumosos y de flujo no libre. También es adecuado para productos que se solidifican cuando no se mueven.
  • Tamaños de partículas: el Gyraton® mezcla partículas finas, polvorientas o nanodispersas, así como materiales de grano grueso de hasta 20 mm.
  • Nivel de llenado variable: el mezclador Gyraton® permite tamaños de lote flexibles con niveles de llenado que van desde solo el 10 % hasta el 100 %.
  • Diseño higiénico: Gyraton® se desarrolló especialmente para los más altos estándares de higiene: ingredientes farmacéuticos activos y nutrientes.
  • Tiempo de mezcla: ofrece flexibilidad desde tiempos de mezcla cortos hasta varias horas a baja potencia de accionamiento.

El mezclador Gyraton® ofrece una excelente calidad de mezcla incluso en proporciones de mezcla extremas de hasta 1:100 000. Esto lo convierte en la opción ideal para aplicaciones exigentes en las que se requiere alta precisión, flexibilidad y eficiencia.

La potencia necesaria para homogeneizar 1,5 t (3 m³) de material a granel es de solo 3,3 kW



Se mezclan 1500 kg (aprox. 3 m³) de harina de maíz y 15 g de polvo azul nanodisperso (azul patente) en la mezcladora Gyraton GM 3000 a una velocidad extremadamente baja:

  • Espiral de mezcla: 3 revoluciones por minuto
  • Velocidad periférica: 0,27 m/s
  • Potencia de accionamiento: 3,3 kW

La abscisa muestra el curso temporal.



Con esta sofisticada gama de productos, amixon GmbH subraya su liderazgo en procesos y calidad en mezcladoras verticales de precisión.
