Контейнерный смеситель для сыпучих материалов от amixon®.

Контейнерный миксер amixon® типа COM 2000. Процесс смешивания происходит в контейнере.

Контейнерный смеситель amixon® типа COM 700. Процесс смешивания происходит в контейнере.

Если ваша компания занимается смешиванием сыпучих материалов, а производственная логистика основана на использовании больших контейнеров (IBC), имеет смысл соответствующим образом адаптировать технологию смешивания. Эта статья в блоге посвящена контейнерным смесителям как прецизионным смесителям.

Прецизионные смесители способны гомогенизировать порошкообразные компоненты с массовым соотношением 1 к 100 000 с идеальной технической точностью. Также могут использоваться жидкие или влажные вещества. Или компоненты с различной насыпной плотностью и размером частиц. В этом случае точное смешивание возможно только в том случае, если контейнерный смеситель оснащен динамически движущимся, контролирующим пространство смесительным инструментом.

Фото слева: контейнерный смеситель ^amixon® типа COM. Здесь контейнер для сыпучих материалов служит емкостью для смешивания. Смесительный инструмент вставляется в смешиваемый материал сверху, после чего контейнер закрывается крышкой. Смесительный инструмент выполняет работу по перемешиванию в газонепроницаемом контейнере. Затем привод переключается в режим реверса. Смесительный инструмент медленно «отвинчивается» от смеси. Теперь смесь в контейнере оптимально перемешана. Контейнер снимается.

Система смешивания в контейнерах со стандартными IBC

Эта система смешивания контейнеров amixon® работает иначе, чем описано выше. Это стандартные контейнеры для сыпучих материалов с относительно небольшими загрузочными и разгрузочными патрубками.

Используемые контейнеры для сыпучих материалов могут быть круглыми или квадратными, а также иметь различные размеры. Контейнеры могут загружать всю партию смешанного материала в смеситель. Однако в заполнении смесителя могут участвовать и несколько контейнеров.

Миксер amixon® перемещается вниз. Контейнер для сыпучих грузов устанавливается сверху и герметично стыкуется. Закрывающаяся заслонка контейнера открывается. Опциональный вибратор поддерживает опорожнение контейнера. Стыковочный узел дополнительно оснащается весами. После заполнения смеситель перемещается вверх во время процесса смешивания. Ранее использованный контейнер можно использовать для сбора готового продукта.

Эта система смешивания контейнеров amixon® подвергается влажной уборке несколько раз в день. Сушка происходит так же быстро. Активные ингредиенты API смешиваются с составами носителей.

Наполнение миксера - без порошка. Процесс смешивания происходит в коническом смесителе amixon®.

Наполнение контейнера IB. Процесс смешивания происходит в коническом смесителе amixon®.

В смесительной камере могут быть установлены перегородки в качестве вспомогательного средства для перемешивания. amixon не производит смесители со свободным падением.

Такой миксер со свободным падением часто называют "V-блендером". Этот тип также не производится компанией amixon.

Такой смеситель со свободным падением часто называют "контейнерным смесителем". Здесь IBC служит смесительной камерой. ... не производится компанией amixon.

Пояснения по теме смесителей свободного падения

Смешивание в свободном падении происходит при многократном пересыпании порошковой смеси из одной емкости в другую. Движение потока порошков может происходить и внутри одного контейнера. Промышленное "свободно падающее смешивание" происходит автоматически, когда подходящий контейнер заполняется порошком и вращается вокруг горизонтальной оси. С помощью смесителей свободного падения можно достичь высокого качества смешивания. Однако при этом необходимо соблюдать множество требований:

наименьший компонент не должен составлять менее 5% от общей массы
Все компоненты должны быть сухими
Все компоненты должны свободно протекать
Все компоненты должны обладать одинаковыми текучими свойствами
все компоненты должны иметь одинаковый размер зерен
все компоненты должны иметь одинаковую насыпную плотность
Необходимо убедиться, что все частицы отделены (деагломерированы)
Необходимо убедиться, что во время смешивания в свободном падении не образуются комки или не скатываются агломераты.
Смесители со свободным падением могут хорошо перемешиваться только при точной регулировке уровня заполнения

Если вышеперечисленные факторы соблюдены, можно провести испытания смесителя со свободным падением и утвердить его, если результаты окажутся благоприятными.

Преимущество смесителей со свободным падением в том, что они обычно смешивают очень мягко.
Хрупкие частицы сохраняются во время смешивания
Смесители со свободным падением часто используются в качестве смесителей периодического действия. Часто используются как "барабанные смесители со свободным падением" или "контейнерные смесители со свободным падением".
Существуют также промышленные применения, в которых смесители со свободным падением используются в качестве систем непрерывного трубчатого смешивания. Например, они используются в высокотемпературных процессах. Сыпучие материалы нагреваются непосредственно газовым пламенем во время смешивания, например, при прокаливании или химическом восстановлении.

Если вышеуказанные условия не соблюдены, может произойти обратное смешивание. Ранее смешанные компоненты могут разделиться и расслоиться.

Минимизация износа играет важную роль при обработке абразивных смесей. Смесители со свободным падением работают на сравнительно низких периферийных скоростях и поэтому имеют особые преимущества перед смесителями принудительного действия. Это относится, например, к обработке тяжелого металлического чугуна, доменного шлака, металлического порошка, спеченных металлов, керамических тел, в неметаллической минеральной промышленности, .....

Смесители со свободным падением не входят в производственную программу amixon®.

Контейнерный смеситель amixon® типа COM хорошо подходит для смешивания материалов без пыли

В обоих случаях процессы смешивания одинаковы и происходят в конических емкостях. Тем не менее, две системы смешивания в контейнерах amixon® различаются. Контейнерный смеситель COM рекомендуется, если обрабатываемый материал не пыльный и не имеет запаха.

Вопрос от клиента: Насколько классический контейнерный смеситель COM менее пригоден для работы с пыльными смесями?

Ответ от amixon®: При использовании типа COM контейнер для сыпучих материалов служит также смесительной камерой. Спиралевидный смесительный инструмент должен входить в контейнер сверху. Это возможно только в том случае, если все поперечное сечение открыто. Поэтому требуется большая крышка.

При работе с пыльными смесями неизбежен определенный выброс пыли, когда смесительный инструмент погружается в смесь и снова извлекается после процесса смешивания. Из-за большой открытой площади контейнера этого типа трудно полностью удалить пыль.

Использовать контейнерный смеситель amixon® типа COM следует только в том случае, если и сырье, и готовые смеси безопасны. Под этим мы понимаем порошки или гранулы со следующими свойствами:

без пыли
нетоксичный
не коррозионный
не подвергая опасности
нейтральный запах

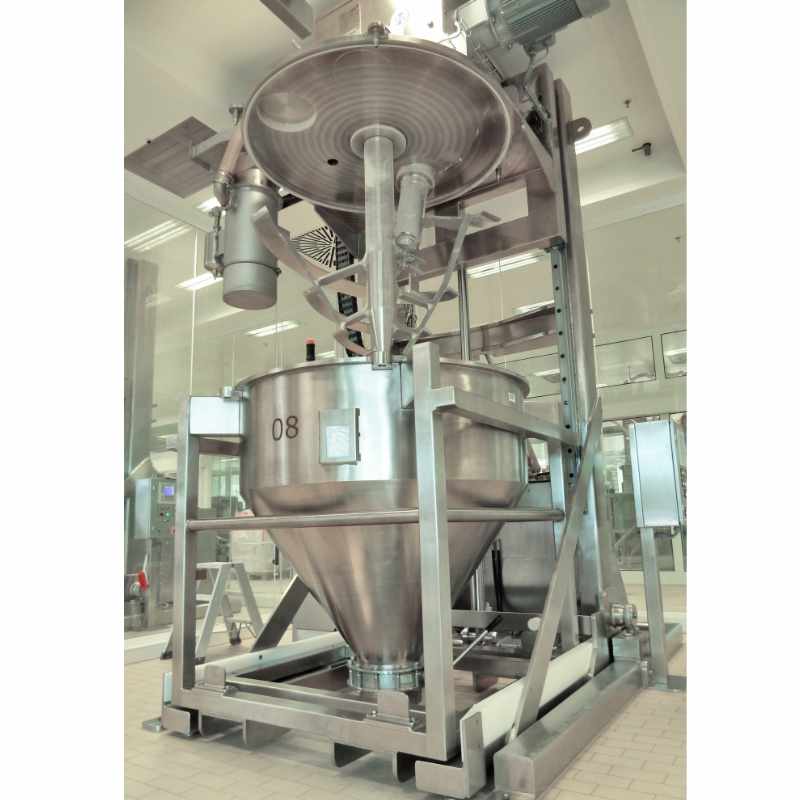

Контейнерный смеситель amixon® типоразмера COM 1000 на пищевом предприятии

Контейнеры для сыпучих грузов и док-станции от AZO.

Существует множество различных типов контейнеров для сыпучих материалов

Стандартный контейнер может иметь круглую или квадратную форму. Он характеризуется тем, что имеет наливную горловину в верхней части и выпускную горловину в нижней части. Оба горлышка обычно имеют одинаковые размеры. Нижнее сопло содержит запорный клапан. Он может быть выполнен в виде золотника или поворотного клапана. Верхний патрубок также может быть оснащен запорным клапаном. Для удобства очистки обычно устанавливается только одна крышка. В зависимости от типа сыпучего материала и размера контейнера размеры форсунок варьируются от DN 200 до DN 350.

Ситуация меняется, если контейнер является частью смесителя контейнеров amixon® типа COM. В этом случае нижний укупорочный фитинг должен иметь вращательно-симметричную или плоскую форму. Для достижения высокого качества смешивания смесительный инструмент должен покрывать всю поверхность контейнера. Это относится и к запорному клапану.

Док-станции должны соответствовать контейнерам. С их помощью можно наполнять и опорожнять контейнеры для сыпучих материалов без пыли или с низким уровнем пыли. Слева - крепление для 4 ножек контейнера. В центре - нажимная втулка для носика.

Док-станции могут также выполнять функцию весов.
Они также могут быть оснащены вибратором. Это позволяет улучшить процесс опорожнения контейнера.

Разработанные док-станции могут работать даже в условиях полного отсутствия пыли и в чистых помещениях.

Контейнеры для сыпучих грузов для пыльных и опасных сыпучих грузов

Если ваши товары пыльные или опасные, мы рекомендуем использовать закрытые стандартные контейнеры для сыпучих грузов. Такие стандартные контейнеры (IBC = Intermediate Bulk Container) производятся в больших количествах. Они легче и значительно экономичнее, чем контейнеры для сыпучих материалов, которые служат смесительной камерой для динамических смесительных инструментов.

Цилиндрические контейнеры для сыпучих материалов обычно лучше опорожняются, чем контейнеры с квадратным сечением. С другой стороны, квадратные контейнеры позволяют лучше использовать пространство.

Четыре конических смесителя amixon® без пыли выгружаются в стандартные контейнеры для сыпучих материалов AZO.

"Автономный смесительный узел" для вновь созданных отделов или операций: Стандартный контейнер (a) пристыковывается к вихретоковой сортировочной машине (c) с помощью ручного подъемника (b). Соединительная трубка к коническому смесителю amixon® имеет смотровую дверцу (d). Дополнительные смотровые люки расположены в смесительной камере (e) и на выходном патрубке (f). В тот же контейнер для сыпучих материалов может поступать смесь из смесителя.

Что необходимо учесть, если вы планируете организовать смешанное контейнерное производство

Компании, занимающиеся промышленным смешиванием порошков, как правило, располагают большим выбором сырья, из которого необходимо изготовить самые разнообразные смеси. В этом отношении сырье можно разделить на
а) сложный, трудный, б) умеренно трудный или в) простой.

Аналогичную классификацию следует провести для конечных продуктов. Затем классифицируйте размер и добавленную стоимость смешанных заказов. Еще одно соображение касается будущей стратегической ориентации и развития рынка.

Исходя из вышеизложенных соображений, получаются репрезентативные рецепты. Они будут использованы для проведения испытаний по смешиванию с производителями, предлагающими контейнерные смесители.

Следующий шаг - оценка конструкции и размера большого контейнера (IBC): Отдельные компоненты, а также смешанные продукты должны вытекать безопасно, полностью и без сегрегации. С этим связаны следующие соображения:

Форма контейнера круглая или квадратная, штабелируемая?
Объем нетто по сравнению с объемом брутто: Какой объем брутто должен быть у контейнера с учетом угла упругости смешанного материала?
Достаточно ли крут наклон конуса, чтобы обеспечить отсутствие сегрегации при выгрузке порошка?
Тип запорной арматуры?
Спускная арматура при необходимости должна работать автоматически?
Диаметр, достаточный для безопасного выброса пороха?
Является ли укупорочная арматура постоянно пыленепроницаемой даже при транспортировке контейнера?
Подходит ли запорная арматура для дозированной подачи порошка?
Возможно, контейнер оснащен системой выгрузки порошка.Вибрационное устройство связано
Загрузочный патрубок контейнера для сыпучих продуктов на Арматура одер на Крышка заблокировано
Иногда контейнеры для сыпучих материалов имеют Фильтрующая насадка для аэрации и вентиляции => состояние фильтра?
Устойчивость; защита от ударов?
Качество поверхности?
Влажная или сухая чистка?
Подходит для станции очистки "мойка на месте" (wip)?
.... больше деталей?

Испытания в техническом центре amixon - это всегда приобретение ноу-хау

Для оценки вышеуказанных вопросов нельзя обойтись без практических испытаний на опорожнение различных стандартных контейнеров для сыпучих материалов. Это единственный способ выяснить, вытекают ли ваши порошки из контейнера и как.

Сотрудники amixon® с радостью проконсультируют вас и проведут тесты для вас. Каждый раздел теста документируется протоколом результатов.

Испытание на смешивание в техническом центре amixon®.

испытательный миксер amixon® COM 300.

Компания amixon® располагает более чем 30 испытательными миксерами.
